Voici la forme:
Manche traversant 24 cases multiplis acajou érable.
Hauteur de caisse à définir.
éclisses et fond palissandre
table épicéa
Défonçage canal Trusrod : pose de butées de chaque coté ( attention de ne pas se tromper : dimension en plus = distance du bord de la défonceuse au coté de la fraise )
Puis défonçage des tiges de renfort ( même technique ) à 6mm à coté.
Rainurage touche
Touche rainurée et outils utilisés
Frettage à l'aide d'une presse transformée pour cela
( sinon le faire au marteau avec embout plastique )
Suppression du surplus de frette
angle de l'extrémité des frettes

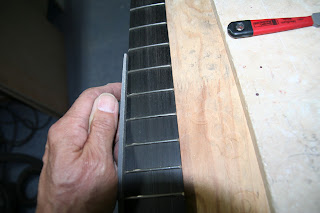

lime les extrémités
frettage terminé
Fabrication d'un "Ciel d'ébéniste"
Coller plusieurs épaisseur de bois.
Traçage de courbes
puis défonçage par palliers
Découpe à 5cm du bord de la guitare
Fixation d'une planche épaisse par des tiges filetées de 8mm
Découpe des ouvertures en "f"
Collage des barrages
Découpe des micros et trous pour la fixation du chevalet

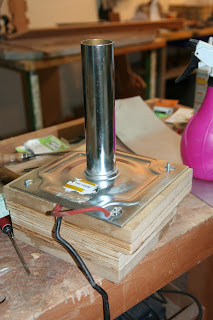

Fabrication d'un fer à cintrer les éclisses

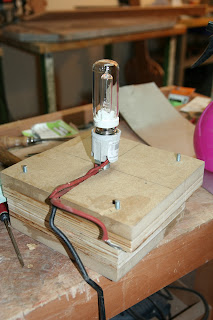

Une lampe halogène de 170W ( moins aurait été mieux mais pas trouvée)
Support antenne satellite coupé.
La lampe est centrée dedans.
Cintrage de l'érable ondé ( 1,8mm)
Cintrages effectués.

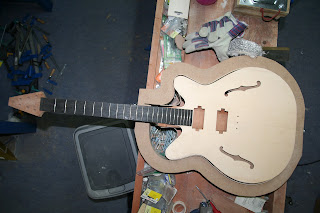

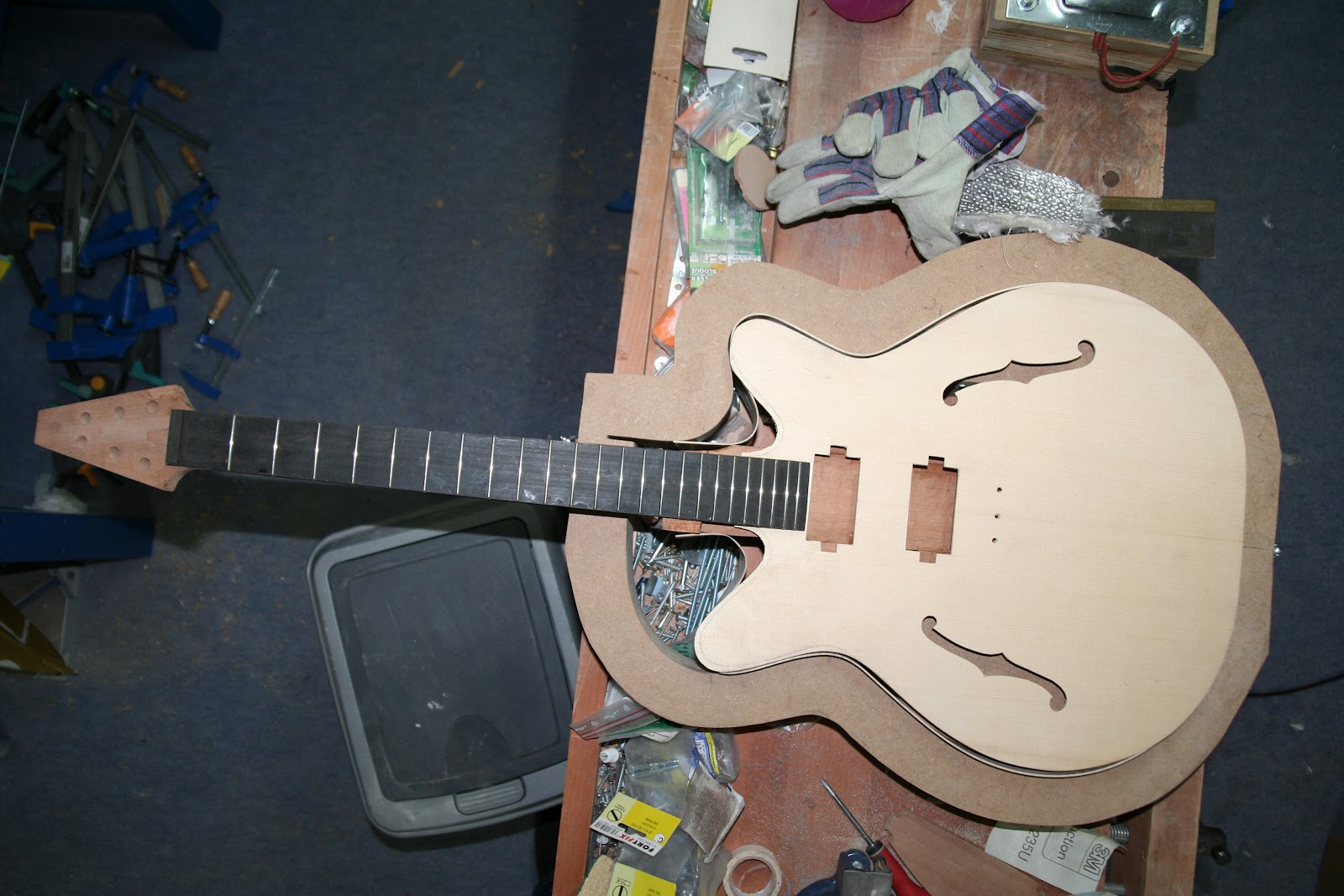

Simulation avec la table et un manche ( pas celui qui sera utilisé)
et la touche en ébène
Simulation avec le vrai manche non terminé.
Création des contre éclisses
Défonse de ce qui n'est pas le sillet
et le point de fixation de la table à l'avant
Défonse du contour du manche
Fixation d'une pièce de bois pour le talon
Découpe grossière du dessous du manche
à la scie à ruban
Préparation de l'encoche pour coller les éclisses
arrondi du bas du manche
Collage contre éclisses de la table
Perçage trous des mécaniques
Collage éclisses sur table
Collage manche
Collage Touche
Affinage manche et contour table
Mise à épaisseur des 2 plaques du fond
Collage des 2 plaques du fond
Ponçage du fond
Perçage de trou pour faire la découpe
d'une fenêtre d'accès
Mini scie pour faire la découpe
Découpe faite
Glissières de la trappe en collage
Trappe temporaire
Découpe approchée du fond
Collage des barrages
Collage des dernières contre éclisses du fond
Renfort du jack
Affinage du manche
Emplacement du sélecteur 5 positions
et des potentiomêtres
Collage du fond
Et voilà
Création du cablage électronique et
établissement de la méthode pour mettre tout en place
Electronique et micros en place
Rainurage pour le filet de table
Collage du filet de table
Collage filet du fond
Erasage filet et ponçage général de la caisse
Astuce pour tenir la guitare sans gène pour vernir
Teinte et vernis
Cablage pose des boutons et mise en cordes
